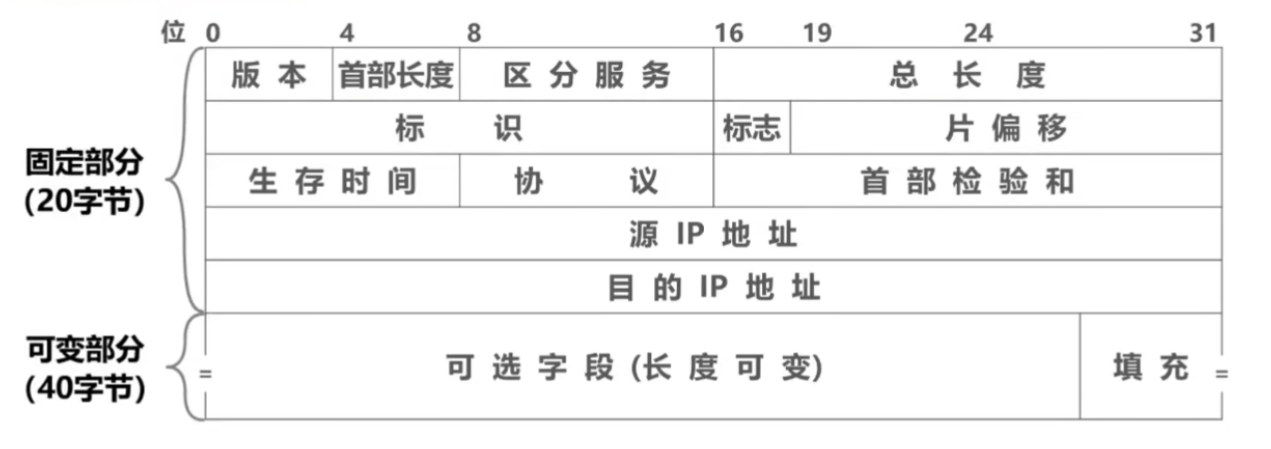

各字段含义

版本

占 4 bit 表示 IP 协议版本，通信双方使用的 IP 协议版本必须一致

占 8 bit，用于区分不同等级的服务质量，只在区分服务时才起作用

可选字段：从 1 字节到 40 字节不等，用于支持排错、测量、安全等

填充字段：确保首部长度为 4 的整数倍

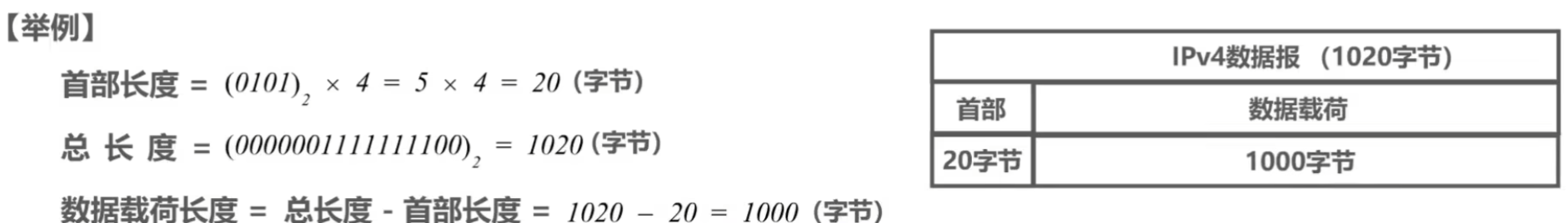

首部长度：占 4 bit，以 4 字节为单位，表示IP数据报的首部长度

总长度：占 16 bit，以字节为单位，表示 IP 首部 + 数据载荷的总长度

共同用于 IP 数据报分片

1）标识：占 16 bit，属于同一个数据报的各分片具有相同的标识

2）标志：占 3 bit

DF 位：1 表示不允许分片，0 表示允许分片

MF位：1 表示“后面还有分片”，0 表示“这个最后一个分片”

保留位：必须为 0

3）片偏移：占 13 bit ，以 8 字节为单位，表示该片数据报在原数据报的位置偏移了多少

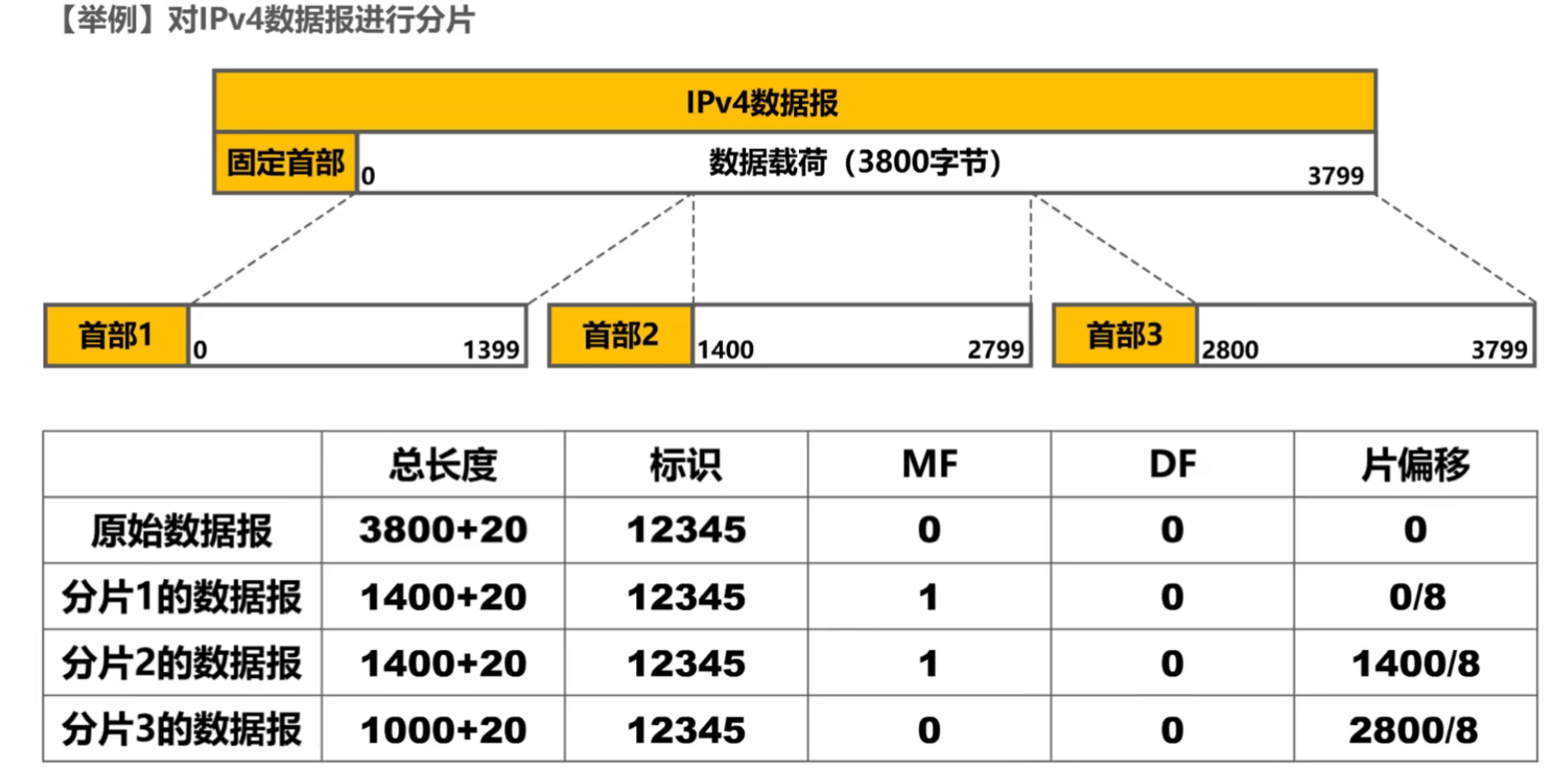

分片举例：

1）占 8 bit，以跳数为单位，路由器每次转发数据报会将该字段减 1，若为 0 则丢弃

2）确保 IP 数据报不会永远在网络中兜圈

占 8 比特，指明 IPv4 数据报的数据部分是何种协议数据单元

1）占 16 bit，用来检测首部在传输过程中是否出现差错

2）IP 数据报每经过一个路由器，都要重新计算首部检验和，因为某些字段可能发生变化

3）由于 IP 层不提供可靠传输的服务，因此在 IPv6 中不再计算首部校验和

各占32bit，填写发送该 IP 数据报的源主机的 IP 地址和接收该 IP 数据报的目的主机的 IP 地址
