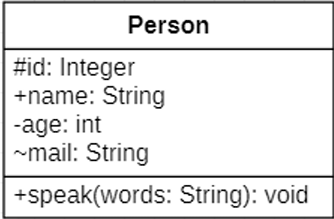

一、类图

（一）、类图的组成

1.类名

1）按命名规范定义

2.属性

1）通常指类成员变量

2）定义格式：[可见性] 属性名 : 数据类型[=默认值]

3）‘#’：protected，‘+’：public，‘-’：private，‘~’：受包保护的

3.操作

1）通常指类的成员方法

2）定义格式：[可见性] 方法名([参数1:数据类型，参数2:数据类型,...])[:返回值类型]

二、类之间的关系

（一）、关联关系

1.定义

被关联的对象以成员变量的形式体现

2.示例

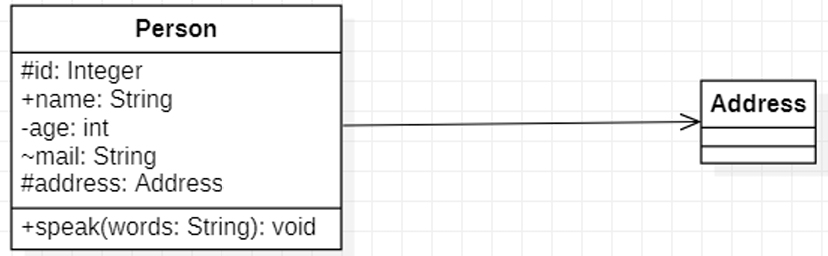

1）单向关联

public class Person {
    //......
    protected Address address;
    //......
}

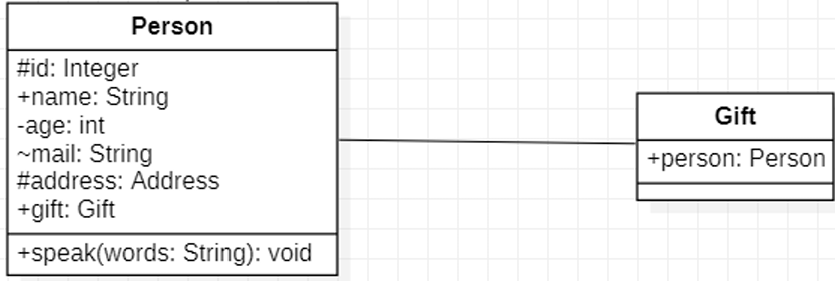

2）双向关联

class Person {
    //......
    public Gift gift;
    //......
}

class Gift {
    //......
    public Person person;
    //......
}

3）自关联

class Node {
    public Node subNode;
}

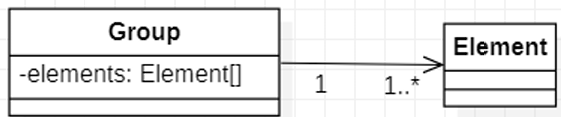

4）多重性关联

1或1..1：另一个类的一个对象与该类的一个对象有关系

0..*：另一个类的一个对象与该类的零个或多个对象有关系

m..n：另一个类的一个对象与该类的m个到n个对象有关系

class Element {
}

class Group {
    private Element[] elements;
}

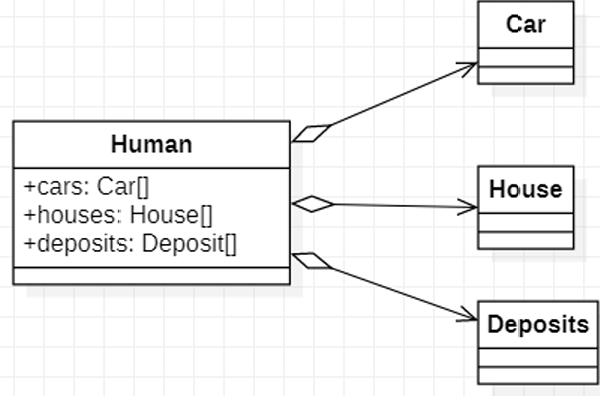

（二）、聚合关系

1.定义

表示整体与部分的关系。成员对象是整体对象的一部分，但成员对象又可以脱离整体而独立存在

2.示例

public class Human {
    private House house;
    private Car car;
    private Deposit deposit;

    public Human(House house, Car car, Deposit deposit) {
        this.house = house;
        this.car = car;
        this.deposit = deposit;
    }
}

class House {
}

class Car {
}

class Deposit {
}

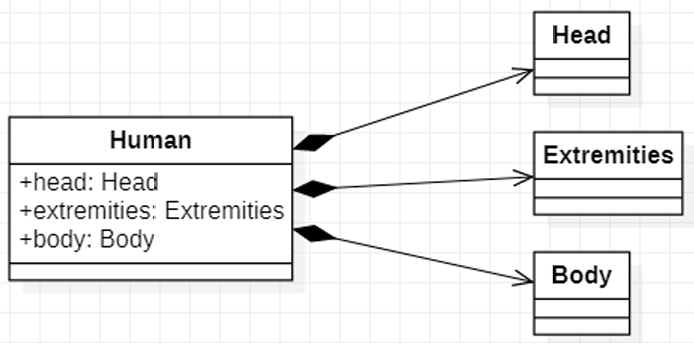

（三）、组合关系

1.定义

整体与部分的关系。整体对象一旦消亡，成员对象也随之消亡

2.示例

public class Human {
    public House house;
    public Car car;
    public Deposit deposit;

    public Human() {
        this.house = new House();
        this.car = new Car();
        this.deposit = new Deposit();
    }
}

class House {
}

class Car {
}

class Deposit {
}

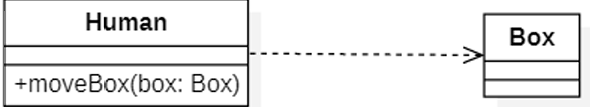

（四）、依赖关系

1.定义

一种使用关系。一个类在另一个类中作为方法的参数

2.示例

public class Human {
    void move(Box box) {
    }
}

class Box{

}

（五）、泛化关系

1.定义

继承关系

2.示例

public class Human {
}

class Teacher extends Human{
}

class Student extends Human{
}

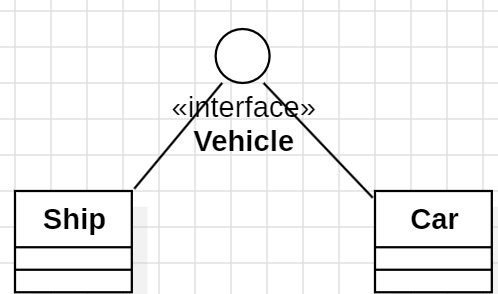

（六）、接口实现关系

1.定义

类实现了接口中的所有操作

2.示例

public interface Vehicle {

}

class Car implements Vehicle {

}

class Ship implements Vehicle {

}
